风电场集电线路是风电场的重要组成部分，它将分散的风电机组发出的电能汇集到升压站，再输送到电网。集电线路就像是风电场的“血管”，对风电场的安全稳定运行至关重要。本文将对风电场集电线路的概念、功能、组成、电压等级、连接方式、设计施工、运行维护、类型等进行全面探讨。

一、集电线路概念与功能

电能收集与传输：将风力发电机组产生的电能汇集并输送到变电站，以便接入电网，实现电能的长距离输送和分配。

电力平衡与调度：通过调节集电线路的运行，实现电力平衡和调度，确保电网的稳定运行和电能供应。

系统监控与维护：对风电场的运行状态、电能产生量和设备状态进行监控和维护，及时发现和解决问题，确保系统的安全和稳定运行。

二、集电线路的组成

电缆: 用于将风电机组发出的电能汇集到集电箱。

集电箱: 用于汇集多台风电机组的电能，并进行电压、电流等参数的测量。

架空线路、地埋线路或海底线路: 用于将集电箱中的电能输送到升压站。

光缆: 用于通信和控制。

三、集电线路的电压等级

集电线路的电压等级通常与风电机组的容量和风电场的规模有关。小型风电场集电线路的电压等级通常为 0.4kV 或 10kV，中型风电场为 35kV，大型风电场为 110kV 或 220kV。

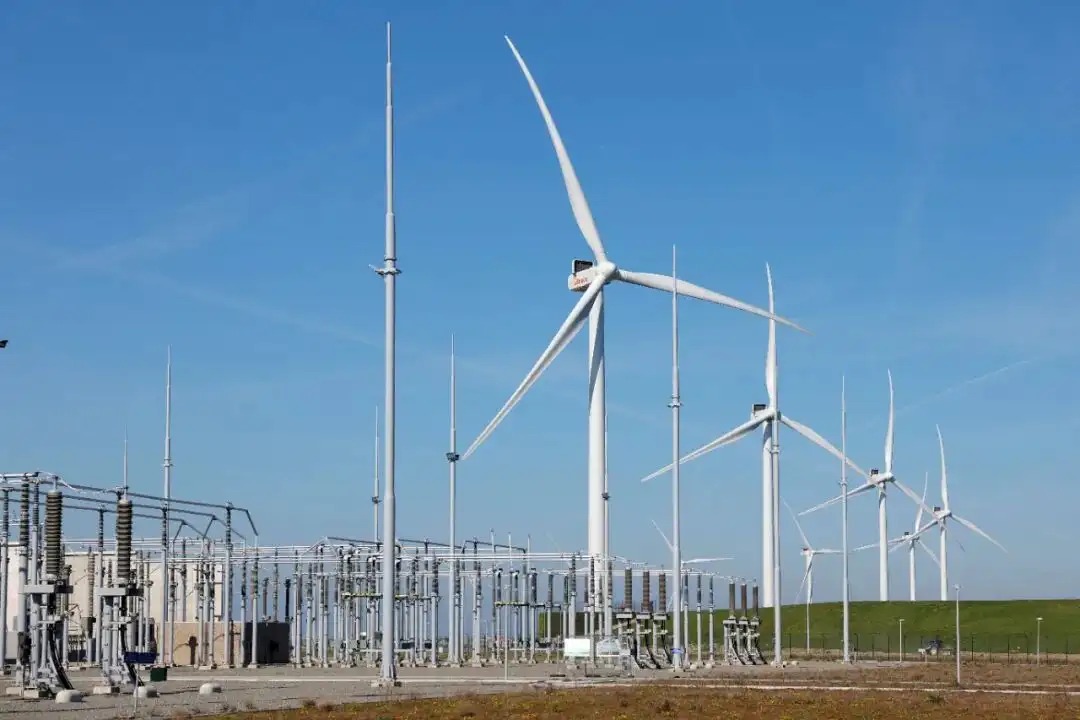

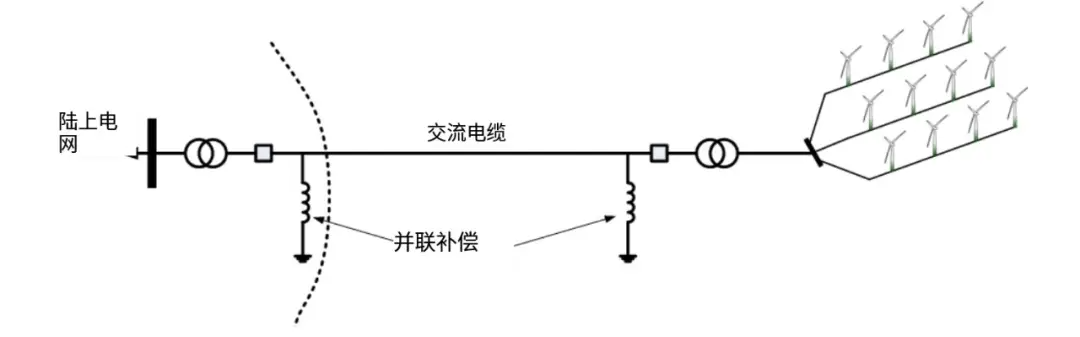

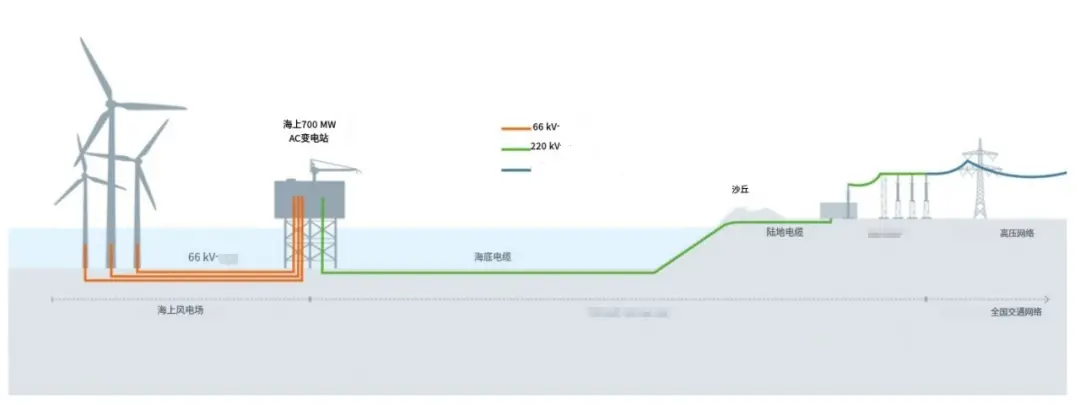

对于设计有海上升压站的项目，升压站将场内集电线路汇集的电能升压到110kV或220kV，部分海上项目采用高压直流输电技术进行电力传输。

四、风电机组与集电线路的连接

风电机组与集电线路的连接方式主要有两种：

直接连接: 风电机组通过变压器将电压升压到集电线路的电压等级，然后直接连接到集电线路。

隔离开关连接: 风电机组通过隔离开关连接到集电线路，以便在需要时进行检修或维护。

五、集电线路的设计与施工

集电线路的设计与施工需要考虑以下因素：

风电场的气候条件: 风电场的气候条件会影响集电线路的选材和施工方式。例如，在寒冷地区，需要选择耐低温的电缆和材料。

风电场的地理条件: 风电场的地理条件会影响集电线路的走向和布设方式。例如，在山区，需要考虑山体滑坡等因素。在海洋，要考虑海底地形、海缆铺设成本等。

风电场的经济性: 集电线路的投资成本是风电场建设的重要组成部分，需要在满足技术要求的前提下，尽可能降低成本。

六、集电线路的类型与未来展望

单机接入：适用于小型风电场，每台风电机组通过一条集电线路连接到变电站。

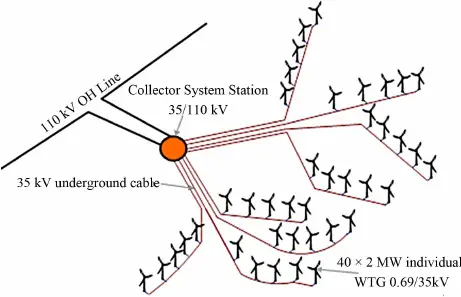

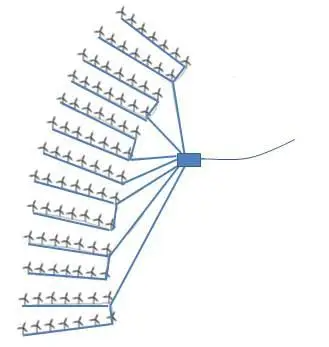

串联接入：适用于中型风电场，多台风电机组串联连接到一条集电线路，再连接到变电站。

环网接入：适用于大型风电场，多条集电线路形成环网，提高供电可靠性。

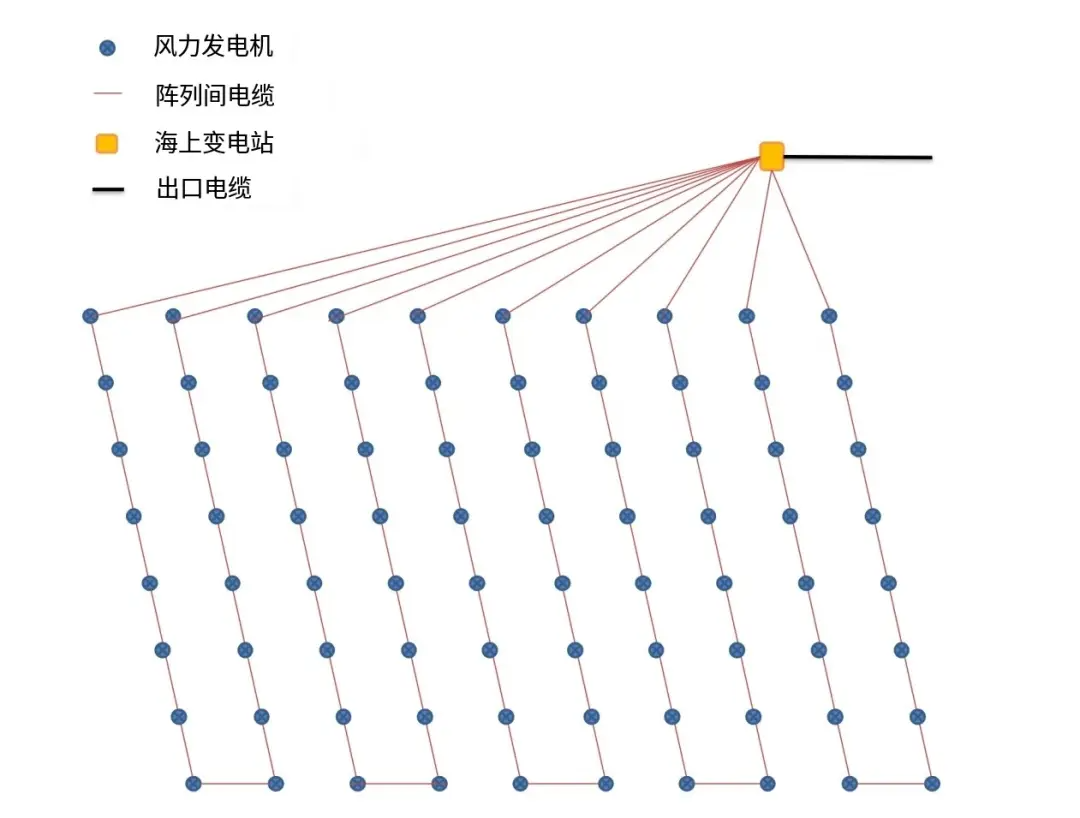

Radial接入：适用于海上风电场，风电机组通过海底电缆连接到海上升压站，再通过海上输电线路输送到陆上。

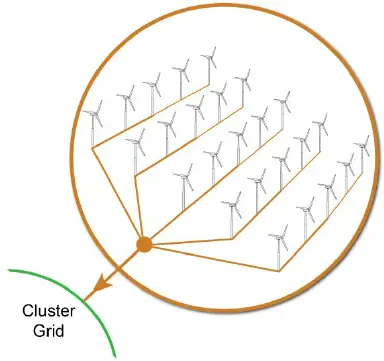

a cluster grid: 集群网格

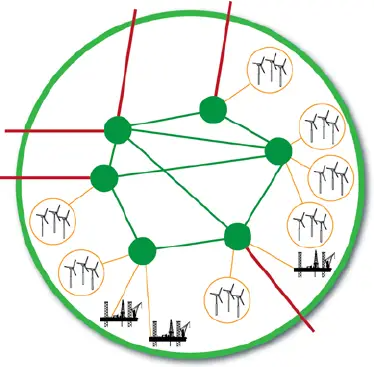

multi-cluster grid: 多机群网格

未来，随着风电技术的不断发展，集电线路将朝着更高电压等级、更强可靠性和更低成本的方向发展，以满足清洁能源的发展需求和社会的可持续发展目标。

更强可靠性: 为了提高风电场的稳定性，集电线路的可靠性将进一步提高。将采用更先进的材料和技术，例如智能故障检测系统，提高线路的故障诊断和修复能力，降低故障率和停电时间。

更低成本: 为了降低风电发电的成本，集电线路的建设和维护成本将进一步降低。将采用更经济的材料和施工方式，例如优化线路设计、提高施工效率、降低运维成本等，提高风电项目的经济效益。

更高兼容性: 为了适应不同风电场环境和需求，集电线路将朝着更高兼容性的方向发展。将开发更加灵活、可扩展的集电线路系统，满足不同规模、不同地形、不同气候条件的风电场建设需求。

七、集电线路的运行与维护

巡检：定期对集电线路进行巡检，检查线路是否有损坏、故障等情况。

测试：定期对集电线路进行测试，测量线路的阻抗、电压、电流等参数，确保线路符合技术要求。

维护：对集电线路进行必要的维护，如更换损坏的电缆、修复故障等。

总结

风电场集电线路是风电场的重要组成部分，对风电场的安全稳定运行至关重要。风电场设计人员、施工人员和运维人员需要充分理解集电线路的特性，做好集电线路的设计、施工、运行和维护工作，确保风电场安全高效地发电。
